Penerangan Fungsian Modul Utama ND450

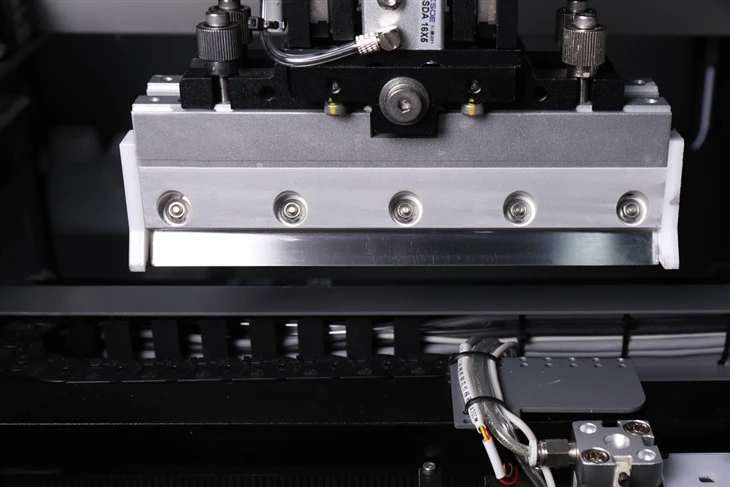

1. Elektrik + Udara-Kepala Squeegee Suspensi
Melalui kawalan elektrik yang inovatif dan reka bentuk litar pneumatik, tekanan squeegee dipantau secara berterusan, memastikan kestabilannya sepanjang proses pencetakan.
2.-Kurungan Pembetulan Stensil Ketepatan Tinggi
Semua rasuk silang dimesin-CNC untuk memastikan ketepatan.
Rel panduan pada rasuk silang kiri dan kanan menggunakan-panduan linear berketepatan tinggi, memastikan sifar hadapan-ke-balas belakang setelah dikunci.
Kedua-dua stensil dan bingkai stensil diikat menggunakan-silinder pneumatik dwi-tindakan, menjamin kemudahan dan kebolehpercayaan.
3. 3-Platform Pelarasan PCB Paksi
Mempunyai reka bentuk modul 3 paksi bersepadu, memastikan kestabilan dan konsistensi.
Menggabungkan mekanisme penyingkiran skru plumbum dan nat yang khusus untuk menjamin ketepatan pembetulan kedudukan PCB.
4. Modul Pembersihan Bahagian Bawah Stensil
Menggunakan sistem suapan kertas pembersihan-dan-maklum balas yang dipasangkan dengan motor bergear tork tinggi untuk memastikan kestabilan dan ketekalan setiap kitaran suapan kertas.
Pemegang kertas pembersihan mempunyai mekanisme pengangkatan yang fleksibel yang digabungkan dengan peniup-kelajuan tinggi yang menjana tekanan negatif, membolehkan pembersihan stensil dengan lebih teliti.
Parameter NeoDen ND450
Dimensi Mesin:992x1305x1430 mm
Berat Mesin:350 kg
Saiz bingkai maksimum:550x650 mm
Saiz bingkai minimum:400x300 mm
Saiz PCB Maksimum:450x350 mm
Saiz PCB Minimum:50x50 mm
Ketebalan PCB:0.4-4 mm
Warpage PCB:<1%
Ketinggian pemindahan:885 mm--920 mm
Kelajuan demouding:0.1-30 mm/s
Panjang demoulding:0-10 mm
Kelajuan Mencetak:1-100 mm/s
Ketepatan Cetakan:±0.025 mm
Ketepatan Ulangan Cetakan:±0.025 mm
Ulang ketepatan kedudukan penentukuran imej:±0.02 mm
Masa kitaran:12-18 s/p
Arah pemindahan:L-R, R-L, L-L, R-R
Mengenai NeoDen
Kilang
Fakta ringkas tentang NeoDen
Zhejiang NeoDen Technology Co., Ltd. telah mengeluarkan dan mengeksport pelbagai mesin pick and place kecil sejak 2010. Mengambil kesempatan daripada R&D kami yang kaya dan berpengalaman, pengeluaran terlatih, NeoDen memenangi reputasi hebat daripada pelanggan seluruh dunia.
Memiliki pusat pemesinan sendiri, pemasang mahir, penguji dan jurutera QC, untuk memastikan kebolehan yang kukuh untuk pembuatan, kualiti dan penghantaran mesin NeoDen.
40+ rakan kongsi global yang diliputi di Asia, Eropah, Amerika, Oceania dan Afrika, untuk berjaya memberi perkhidmatan kepada 10000+ pengguna di seluruh dunia, untuk memastikan perkhidmatan tempatan yang lebih baik dan pantas serta respons segera.
3 pasukan R&D berbeza dengan jumlah 25+ jurutera R&D profesional, untuk memastikan pembangunan yang lebih baik dan lebih maju serta inovasi baharu.
Soalan Lazim
S1. Apakah Masa Kitaran ND450?
A. Masa Kitaran standard ialah 12-18 s/p (tidak termasuk masa pembersihan), yang sangat sepadan dengan kebanyakan barisan pengeluaran SMT berkelajuan tinggi.
S2. Apakah keperluan untuk persekitaran pemasangan dan bekalan udara?
- Bekalan Kuasa:220V (110V pilihan), fasa tunggal.
- Bekalan Udara:0.6 - 0.7 Mpa udara termampat stabil.
- Berat Mesin:350kg, dengan struktur yang stabil untuk menyerap-getaran mikro semasa operasi.
S3. Adakah penyelenggaraan harian rumit?
A. Reka bentuk ini sangat-mesra pengguna.
Tugas harian hanya melibatkan pemeriksaan lensa kamera, tekanan udara dan memastikan tiada sampah berada di Platform Thimble.
Setiap bulan, hanya bersihkan dan pelincir Skru Utama dan Panduan Linear.
Themanual penggunamenyediakan senarai Item Pemeriksaan Bulanan terperinci yang boleh diselesaikan dengan mudah oleh juruteknik am.
