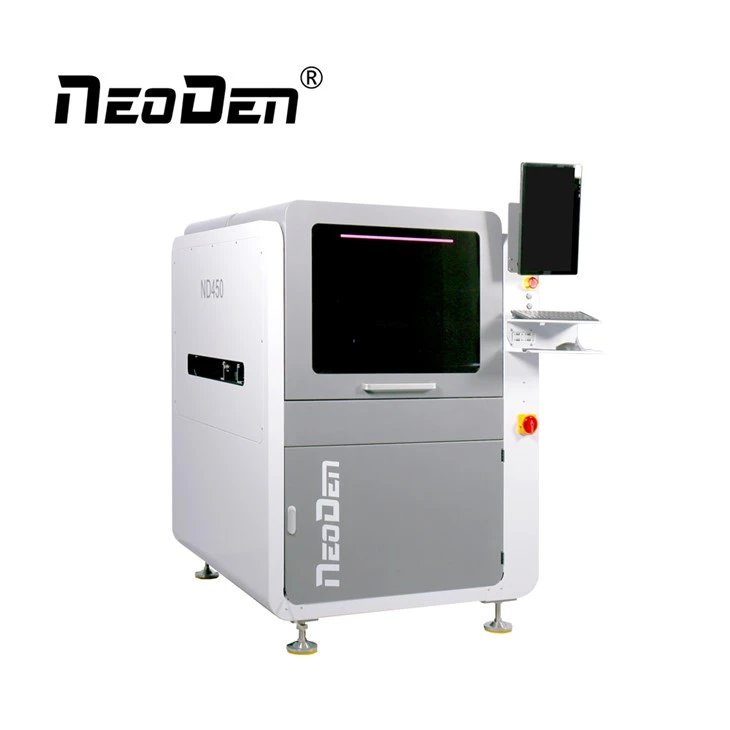

Penerangan Fungsian Modul Utama ND450
1. Elektrik + Udara-Kepala Squeegee Suspensi
Melalui kawalan elektrik yang inovatif dan reka bentuk litar pneumatik, tekanan squeegee dipantau secara berterusan, memastikan kestabilannya sepanjang proses pencetakan.
2.-Kurungan Pembetulan Stensil Ketepatan Tinggi
Semua rasuk silang dimesin-CNC untuk memastikan ketepatan.
Rel panduan pada rasuk silang kiri dan kanan menggunakan-panduan linear berketepatan tinggi, memastikan sifar hadapan-ke-balas belakang setelah dikunci.
Kedua-dua stensil dan bingkai stensil diikat menggunakan-silinder pneumatik dwi-tindakan, menjamin kemudahan dan kebolehpercayaan.
3. 3-Platform Pelarasan PCB Paksi
Mempunyai reka bentuk modul 3 paksi bersepadu, memastikan kestabilan dan konsistensi.
Menggabungkan mekanisme penyingkiran skru plumbum dan nat yang khusus untuk menjamin ketepatan pembetulan kedudukan PCB.
4. Modul Pembersihan Bahagian Bawah Stensil
Menggunakan sistem suapan kertas pembersihan-dan-maklum balas yang dipasangkan dengan motor bergear tork tinggi untuk memastikan kestabilan dan ketekalan setiap kitaran suapan kertas.
Pemegang kertas pembersihan mempunyai mekanisme pengangkatan yang fleksibel yang, digabungkan dengan peniup-kelajuan tinggi yang menjana tekanan negatif, membolehkan pembersihan stensil dengan lebih teliti.
Parameter NeoDen ND450
Dimensi Mesin:992x1305x1430 mm
Berat Mesin:350 kg
Saiz bingkai maksimum:550x650 mm
Saiz bingkai minimum:400x300 mm
Saiz PCB Maksimum:450x350 mm
Saiz PCB Minimum:50x50 mm
Ketebalan PCB:0.4-4 mmKetinggian pencakar 65±1mm
Ketebalan bilah pengikis:0.25mm Pisau pemeras keluli tahan karat
Mod percetakan:Percetakan pengikis tunggal atau berganda
Tekanan percetakan:0.5kg - 10Kg
Lejang percetakan:420mm
Bidang pandangan:10mm * 10mm
Julat pelarasan platform:X:±5mm,Y:±5mm,θ:±2.8 darjah
Jenis titik penanda aras / Jenis titik asas Tanda fidusial bentuk piawai
Pertukaran produk:＜5min
Sistem pengendalian:Linux
Mengenai NeoDen
Kilang
Soalan Lazim
S1. Bagaimanakah ND450 memastikan ketepatan penjajaran pencetakan?
A. Peralatan ini dilengkapi dengan-Sistem Penglihatan Atas/Bawah resolusi tinggi.
Sebelum mencetak, kamera secara automatik mengimbas titik Tanda pada kedua-dua PCB dan Stensil untuk penentukuran, memastikan tampal pateri dilindungi dengan tepat di tengah-tengah pad.
S2. Bagaimanakah Sistem Pembersihan Automatik berfungsi?
A. ND450 menyediakan tiga mod pembersihan: Kering, Basah dan Vakum. Pengguna boleh bebas menetapkan Kiraan Pembersihan dan Mod Pembersihan dalam perisian mengikut variasi pengeluaran. Pembersihan vakum dengan berkesan menanggalkan sisa pes pateri dari apertur stensil untuk mengelakkan kecacatan cetakan yang disebabkan oleh tersumbat.
S3. Apakah penyelesaian yang ada pada ND450 untuk PCB nipis atau melengkung?
A. ND450 menyediakan pelbagai Kaedah Sokongan, termasuk Thimbles Magnetik, Platform Lift (Platform Thimble) dan blok ketinggian-sama. Sementara itu, sistem Pengapit PCB boleh mengendalikan lengkungan papan kurang daripada 1%, memastikan permukaan cetakan yang rata.
