Sorotan dan Butiran

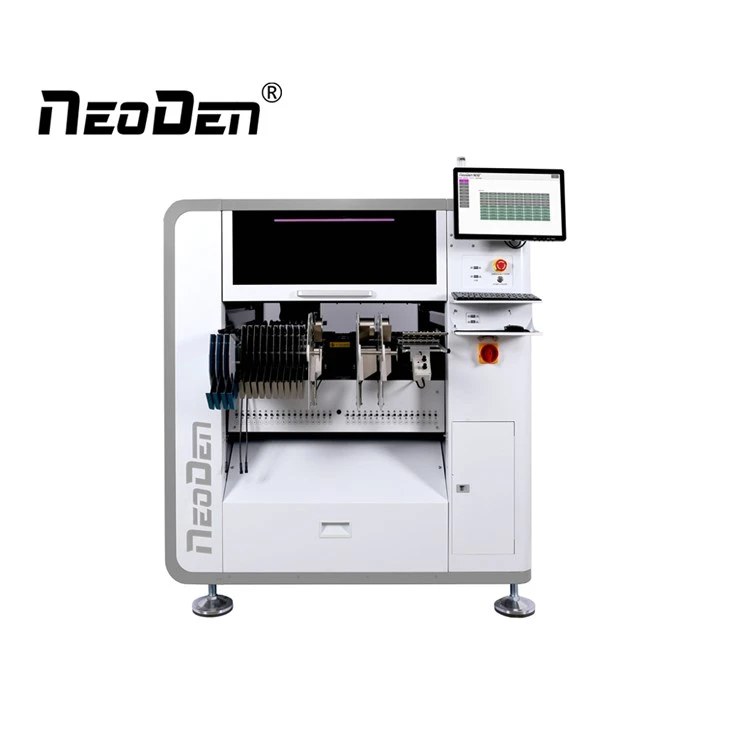

NeoDen N10P menawarkan keserasian komponen yang luar biasa, mampu meletakkan komponen-mikro dengan tepat sekecil pakej 0201 sehingga cip IC 40mm*40mm. Terutamanya, ia mengendalikan PCB sehingga 1500 mm (L) x 450 mm (W), dengan rel lanjutan (pilihan) menyokong dengan sempurna permintaan pengeluaran papan ultra-panjang dalam industri seperti pencahayaan LED. Melalui ciri automasi pintar bersepadu, NeoDen N10P secara menyeluruh meningkatkan kecekapan pengeluaran, kestabilan dan kemudahan operasi.
1. Sokong PCB dalam saiz (L)1500 * (W)450 mm.
2. Fungsi penukaran muncung automatik telah ditambahkan pada kedudukan muncung sistem. 39 meningkatkan kelajuan dan fleksibiliti peletakan bersepadu.
3. Kamera IC meningkatkan saiz foto IC dan merealisasikan penentukuran automatik dengan perubahan muncung automatik.
4. Penentukuran automatik ketinggian muncung.
5. Tingkatkan kemudahan kitar semula dengan menambah kotak lontaran.
6. 80 pengumpan pita untuk meningkatkan bilangan kapasiti suapan serentak.
Parameter NeoDen N10P
Bilangan Ketua:8
Sistem Pemacu: Motor Servo A6 750W Panasonic
Kaedah Pemacu: WON Linear Guide / Pengisaran THK-Skru Bola Gred C5-2040
Maklum Balas Gerakan: Pengekod Linear Magnetik SPM/IBG
Kelajuan Peletakan Maks: 20,000 CPH
Ketepatan Kedudukan: ±0.01mm
Sistem Kawalan: Tertutup Sepenuhnya-Sistem Kawalan Gelung
Sistem Penglihatan: Kamera Dwi Tanda + Kamera Terbang Depan + Kamera IC
Saiz Komponen Min: 0201
Saiz Komponen Maks: 40 * 40 mm
Ketinggian Komponen Maks: 16mm
Julat Komponen Kamera Terbang: 0201 - 22 × 22 mm
Saiz Pengecaman Maksimum Kamera IC: 50 mm × 50 mm
Kawasan Permohonan:Digunakan secara meluas dalam industri yang mempunyai-permintaan pengeluaran volum tinggi untuk papan panjang, seperti lampu LED, pembuatan peranti elektronik dan pengeluaran besar-besaran pelbagai papan kawalan industri.
Kelebihan Teras:Kawalan gelung-tinggi dan tertutup sepenuhnya-menyampaikan prestasi yang stabil dan boleh dipercayai. Pada masa yang sama, sokongan untuk papan ultra-panjang 1500 mm dan penukaran muncung automatik 39-kedudukan mencapai fleksibiliti dan keserasian yang terkemuka di pasaran.
Pembungkusan & Penghantaran
Pembungkusan:
Satu keping dalam satu kes kayu
Kuantiti yang sesuai untuk kes kayu eksport
aksesori pembungkusan lain secara biasa
Pembungkusan yang diperlukan pelanggan tersedia
Penghantaran:melalui udara, laut atau ekspres
Masa penghantaran:kira-kira 15 ~ 30 hari selepas butiran pesanan dan pengeluaran disahkan.
Memperkukuh penyelenggaraan harian
Mesin P&P ialah peranti berketepatan tinggi-yang memerlukan persekitaran kerja yang bersih dengan suhu dan kelembapan yang malar, jadi penyelenggaraan rutin perlu dilakukan.
Soalan Lazim
S1. Mengapa NeoDen N10P gagal mengambil komponen?
Jika NeoDen N10P tidak dapat mengambil komponen dengan betul, semak perkara berikut:
- Sama ada muncung dipasang dengan betul
- Sama ada muncungnya bersih
- Sama ada sistem vakum berfungsi dengan baik
- Sama ada kedudukan penyuap adalah betul
- Sama ada parameter komponen dikonfigurasikan dengan betul
Vakum yang stabil dan persediaan penyuap yang betul adalah penting untuk pengambilan komponen yang boleh dipercayai.
S2. Mengapakah NeoDen N10P menggugurkan komponen semasa penempatan?
Kejatuhan komponen mungkin disebabkan oleh:
- Tekanan vakum tidak mencukupi
- Pemilihan muncung yang salah
- muncung kotor
- Saiz komponen tidak padan
- Ketinggian pengambilan yang salah
Periksa keadaan muncung dan parameter pikap sebelum meneruskan pengeluaran.
S3. Mengapakah NeoDen N10P gagal mengenali komponen?
Masalah pengecaman komponen biasanya berkaitan dengan:
- Tetapan pakej komponen yang salah
- Pencemaran kamera
- Parameter penglihatan yang salah
- Kedudukan komponen yang lemah
NeoDen N10P menggunakan sistem Kamera Terbang dan Kamera IC untuk meningkatkan ketepatan pengecaman komponen.
S4. Adakah NeoDen N10P sesuai untuk pengeluaran kumpulan kecil dan sederhana?
ya.
N10P menyediakan keupayaan SMT-perindustrian sambil mengekalkan fleksibiliti untuk pengeluaran kelompok kecil dan sederhana.
S5. Mengapa memilih NeoDen N10P dan bukannya mesin pilih dan letak desktop?
NeoDen N10P menyediakan:
- Kelajuan penempatan yang lebih tinggi
- Lebih banyak kapasiti penyuap
- Keupayaan pengendalian PCB yang lebih besar
- Sistem penglihatan yang lebih maju
Ia direka untuk syarikat yang memerlukan pengeluaran pengeluaran yang lebih tinggi.
